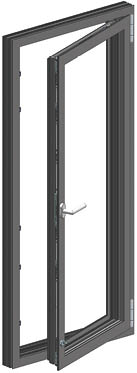

Exponat Fenster 6

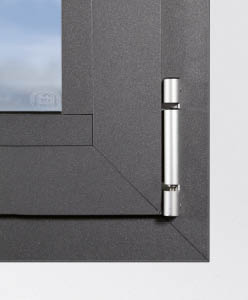

Drehbeschlag Standard mit aktiver Mittenverriegelung auf der Bandseite
Anwendungsfälle:
- private und öffentliche Gebäude
- absturzsichere Bodentiefe Fenster ohne vorgelagerte Prallscheibe (Französischer-Balkon)
- verstellbare Bandseite mit aktiver MV , geeignet für hohe Windlasten, ohne zusätzliche Mittenbänder
Ausstattung:
- Verstellbare, sichtbare Bandseite
- Aktive beidseitige Mittenverriegelung
- links / rechts verwendbar
- Einsteckgetriebe mit WSS Fenstergriff-Design
Technische Daten:
| Flügelbreite: | ab 500 bis 1.600mm |
| Flügelhöhe: | 570 bis 3.000mm |
| Flügelgewicht: | max. 150 kg |
Verstellbereich:
| DF-Band verstellbar: | ±2 mm Seitenverstellung |
| Ecklager: | ±1 mm Seitenverstellung |
| Eckband: | +1,5 mm /-1 mm Höhenverstellung |
| Schließzapfen: | ±1 mm Andruckverstellung |
Produktvorteile:
- Alle Beschlagteile klemmbar
- keine Profilbearbeitung erforderlich
- verstellbare Bandseite für den Einsatz einer aktiven bandseitigen Mittenverriegelung
- Beschlagmontagen durchgängig mit lediglich zwei Werkzeugen möglich
- Justierung des Beschlags mit lediglich einem Werkzeug möglich
- aufrüstbar zu Heavy Duty Beschlag (einfacher Austausch der Bandseite) – identische Drehpunkte
- Absturzsicherheit durch dualen Öffnungsbegrenzer
- Öffnungsweite einstellbar 89/100/120 mm
Dualer Öffnungsbegrenzer nach DIN EN 13126-5 mit verdecktem Schließsytem (Hubsperre) für bodentiefe Fenster (Pendelklasse 3)
Ausstattung:
- Dualer Öffnungsbegrenzer oben & unten
- Öffnungsweite 100mm
Beschreibung:
- für einwärts öffnende Dreh-Flügel (Euronut)
- für Flügelgewichte bis 200 kg bei paarigem Verbau (oben/unten) und Flügelbreiten bis 1.600 mm

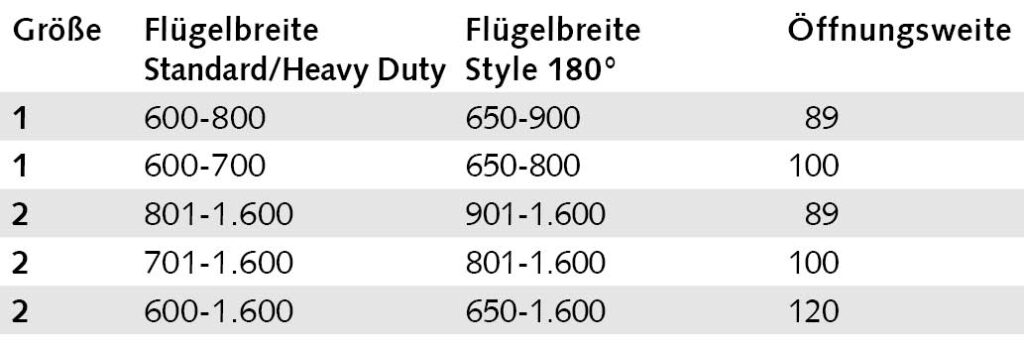

- Öffnungsweite individuell einstellbar (89/100/120 mm) über verstellbaren Anschlag mit Zuschlagsicherung (siehe Tabelle)
- durch Drehstellung des Griffes kann das Fenster bis zu der voreingestellten Offnungsweite geöffnet werden – nach Schlüsselbetätigung ist das Fenster vollständig öffenbar
- kann entweder mit einem Schloss selbstrastend, einem Schloss mit Schließzwangfunktion oder einem abschließbaren KvD-Fenstergriff / -Drehgetriebe (Einhand-Betätigung) umgesetzt werden
- eine Ausführung für Einbau unten (Fenster) oder oben (Fenstertüre)
- Einhand-Betätigung über den Fenstergriff
- Prüfung nach DIN 13126-5:2015-01 Pendelschlag Klasse 3 bei paarigem Verbau (oben/unten) bis 1.200 mm Flügelbreite – in Kombination mit Schloss selbstrastend
- Flügel- und Rahmenteile klemmbar und schraubbar (Rahmenteil)
- rechts/links verwendbar
- alle Teile aus nichtrostenden Materialien
