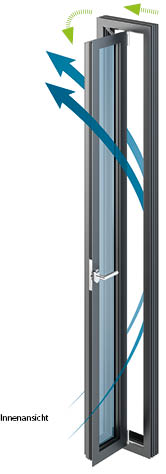

Schiebe-Dreh-Beschlag, manuell
Exponat Objekt 4
Anwendungsfälle:
- Lüftungsklappe in Büroräumen / öffentlichen Gebäuden
Ausstattung:
- Verdeckt liegende Gleitschiene und Gleitschlitten
- Ausführung rechts / links verwendbar
- Einsteckgetriebe mit Fenstergriff
- Stangengriff optional einsetzbar für Absturzsicherung bei FB>350mm
- Bandseitige Mittenverriegelung
- Verschlussteile aus DK-Programm
Verstellbereich:
| Seitenverstellung: | ±2 mm |
| Höheneinstellung: | ±3 mm |
| Andruckverstellung : | ±1 mm (Schließzapfen) |
Technische Daten :
| Flügelbreite: | 250 bis 500mm |
| Flügelhöhe: | 500 bis 3.500mm |
| Flügelgewicht: | max. 30kg |
Produktvorteile:
- Verdeckt liegende Bauteile – ästhetisches Design
- In Abhängigkeit von Bautiefen der Profilserien Absturzsicherung bis 350 mm Flügelbreiten
- Einsatz auch bei hohen Windlasten (Fensterflügel wird nach innen gedrückt)
- Preisgünstigere Lüftungsvariante ggü. PAF
- Einfache Montage
