Exponat Objekt 2

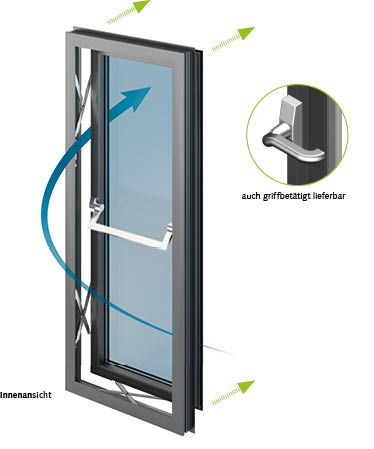

Parallel-Ausstell-Fenster, manuelle Bedienung

1-flügelig, auswärts

Anwendungsfälle:

  • Lüftungsfenster in Büroräumen (auswärts)
  • übergroße Fensterhöhen und –breiten
  • Manuell od. motorische Bedienung
  • Hohe Basissicherheit betreffend Einbruchsschutz ohne RC-Verriegelungen

Ausstattung:

  • PAF 120 kg mit Einhand-Bedienung, Griff unten horizontal
  • PAF-Scheren Tandem PY-PX (2 Stück)
  • PAF-Schere zur Seitenstabilisation (2 Stück)
  • Ausstellweite 160 mm, arretierbar über Fenstergriff

Technische Daten:

Fensterbreite: 800 bis 1.600 mm
Fensterhöhe: 1.200 bis 3.400 mm (3 Scheren-Größen)
Flügelgewicht: PAF-Schere TD-PY-PX, max. 150 kg (manuelle Bedienung)
PAF-Schere TD-PY-PY max. 250 kg (motorische Bedienung empfohlen)
Platzbedarf: Falzluft: 17 mm / Falztiefe: 23 mm



Verstellbereich:

Höheneinstellung: ±3 mm
Parallelitätseinstellung: ±20 mm
Andruckverstellung: ±1 mm (Schließzapfen)



Produktvorteile:

  • keine Fehlbedienung durch definierte Wege und einfachste Betätigung.
  • Einhand-Bedienung auch großer Fensterelemente
  • großer Lüftungsquerschnitt auch bei kleinen Öffnungsweiten
  • Grundsicherung Einbruchshemmung durch PY- und PX-Scheren
  • auch nutzbar für schmale Profilansichten (Normalprofile)
  • Scherenausführungen frei wählbar: Einzelscheren (motorisch), Tandem (PY/PY – PY/PX – PX/PX) oder Tridem (3xPY – oder 2PY/1PX )
  • Leichtgängigkeit auch bei sehr hohen Gewichten und manueller Bedienung
  • Einsetzbar auch in Senk-Klapp-Fensterprofilen

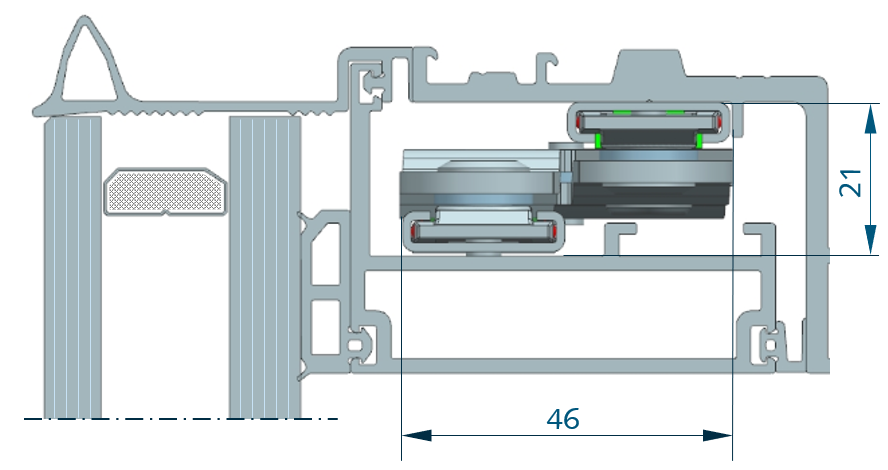

Der Platzbedarf für PAF-Scheren wurde Ende der 90er Jahre von der Fa. Securistyle vorgegeben. Aufgrund des großen Platzbedarfs sind für PAF-Fenster Sonderprofile erforderlich.

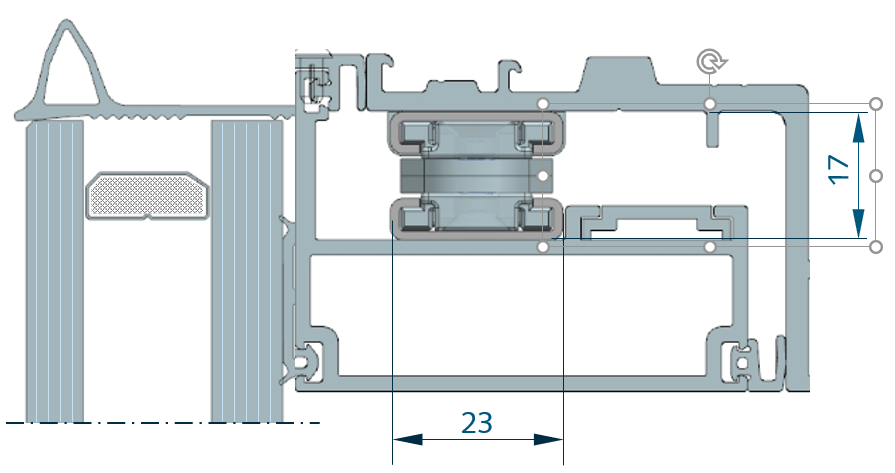

WSS hat den derzeit kleinsten Platzbedarf für PAF-Scheren. Dies ermöglicht den Einsatz standardisierter Senkklapp-Profilen auch für PAF-Elemente zu realisieren.

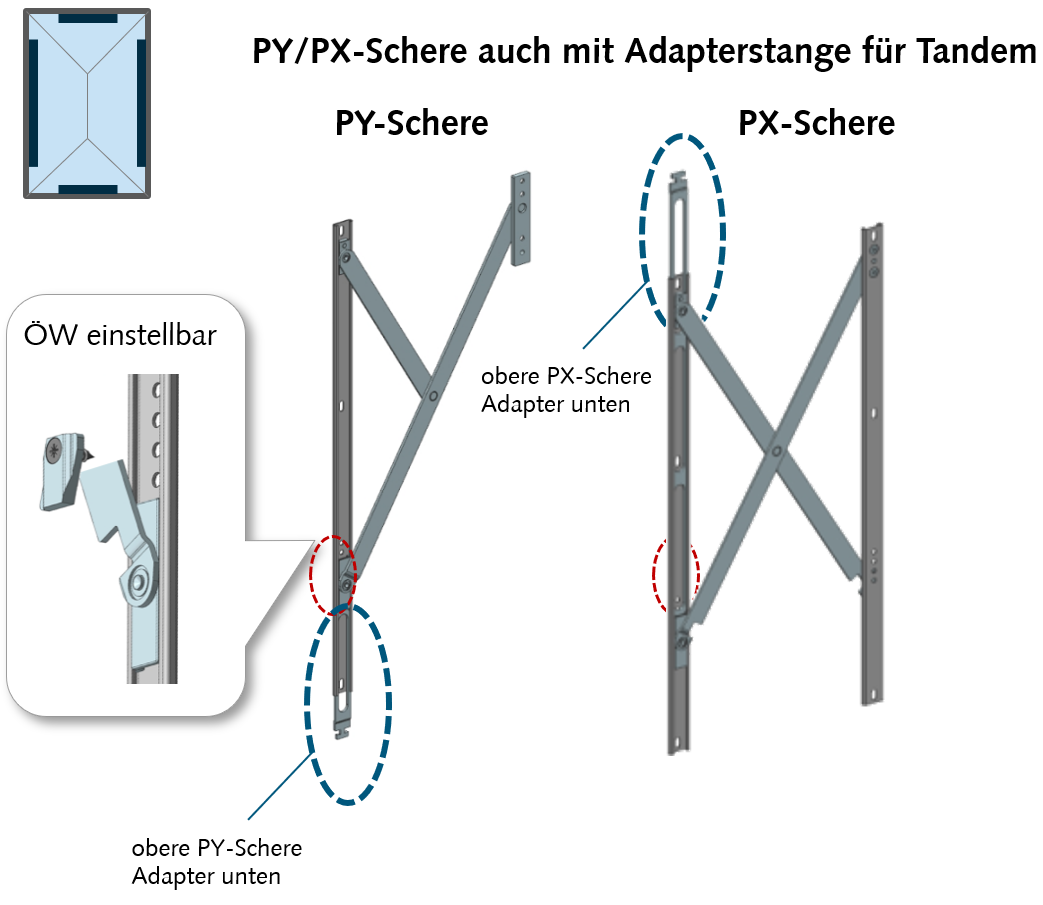

Produktübersicht PAF-Baukastensystem

Technische Details:

  • 2 Ausführungen
  • Öffnungsweite mittels Anschlag in 6 Positionen einstellbar. ÖW =  175 mm bis ca. 220 mm
  • Tragkraft paarweise bis 60 kg
  • FFH min. 550 mm (mit Höhenverstellung 600 mm)
  • PY-Schere: links / rechts verwendbar, Einbau senkrecht
  • PX-Schere: linke und rechte Ausführung, Einbau senkrecht und horizontal

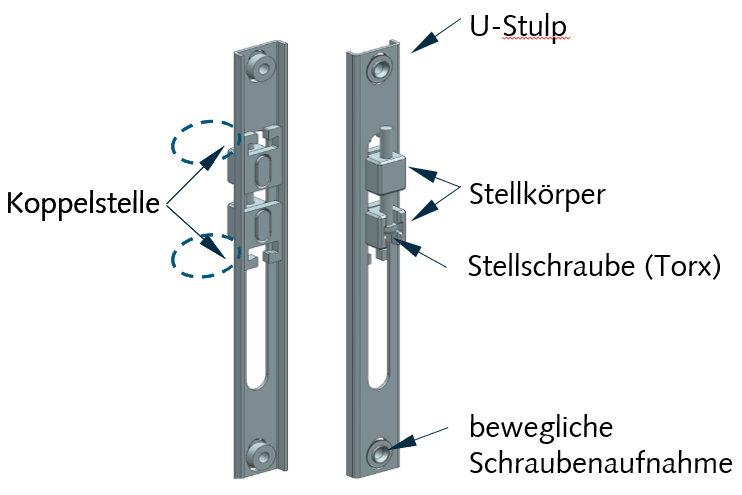

PAF Koppelstelle

Technische Details:

links / rechts verwendbar - schraubbar

3 Größen:

  • Gr. 0 = FH 1.200 mm – 1.600 mm
  • Gr. 1 = FH 1.600 mm – 2.200 mm
  • Gr. 2 = FH 2.200 mm – 2.800 mm
  • Gr. 3 = FH 2.800 mm – 3.400 mm

einsetzbar für PY und PX-Scheren

Parallelitätseinstellung ± 20mm (Torx 25)

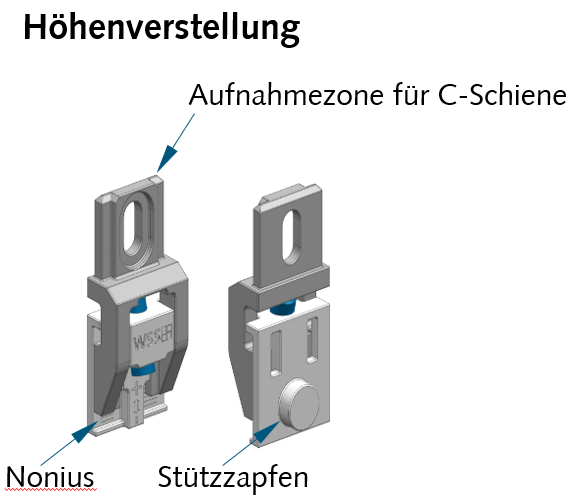

Technische Details:

  • einsetzbar für Senkklapp & PAF-Scheren
  • Verstellbereich ± 3 mm / Feineinstellung über Gewindestift mit Torx
  • Einstellung ablesbar über Nonius
  • mit Mittenfixierung
  • schraubbar
  • Lastabtragung über Stützzapfen Ø10 mm

Neues PAF-Baukastensystem
