Exponat Fenster 5

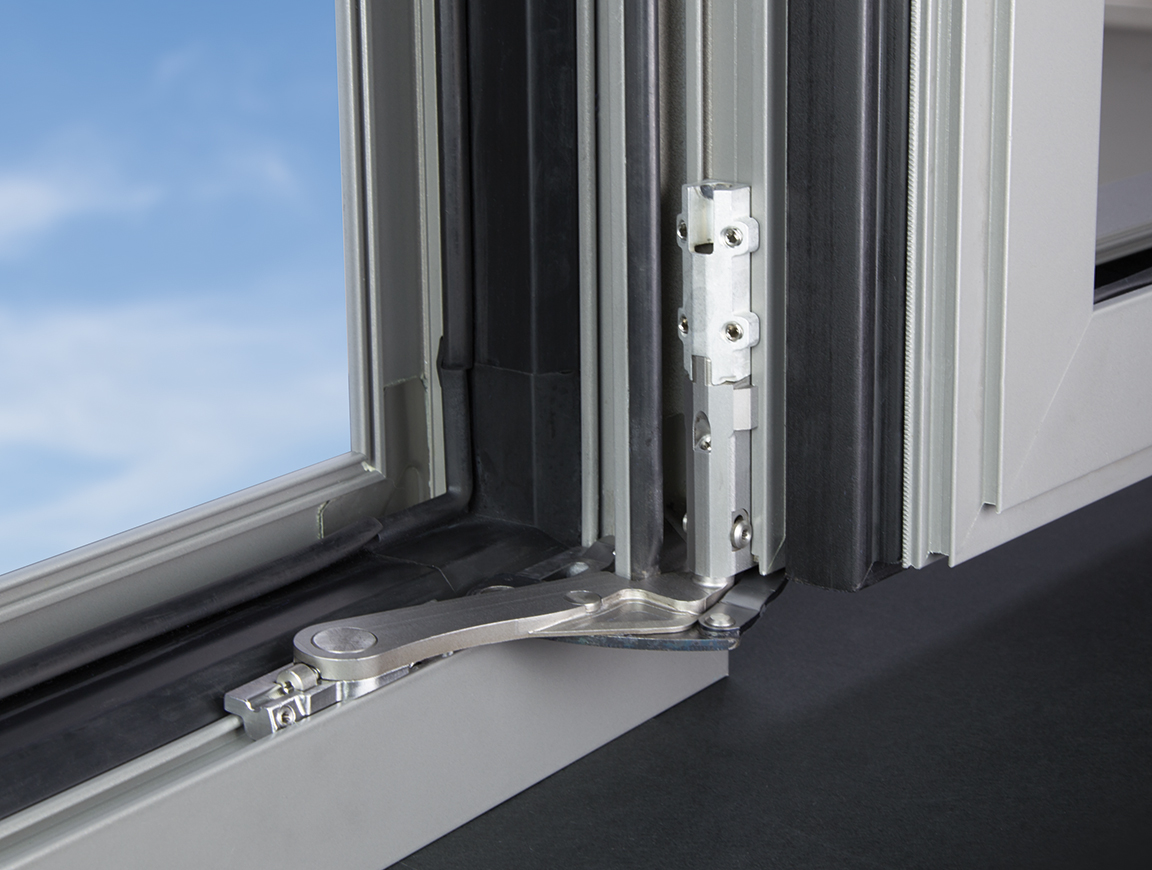

Drehbeschlag Style 180° mit Fenstergriff Design-Line
Anwendungsfälle:
- private und öffentliche Gebäude
- absturzsichere Bodentiefe Fenster o. vorgelagerte Prallscheibe (Französischer-Balkon)
- verdeckt liegende Bandseite für den Einsatz in designorientierten Bauten
Ausstattung:
- Bandseite verdeckt
- rechte und linke Ausführungen
- Einsteckgetriebe mit WSS Fenstergriff-Design
Technische Daten:
| Flügelbreite: | 650 bis 1.600 mm |
| Flügelhöhe: | 570 bis 3.000 mm |
| Flügelgewicht: | max. 170 kg (mit Lastabtragung) |
Verstellbereich:
| Schere: | ±2 mm Seitenverstellung |
| Ecklager: | ±2 mm Seitenverstellung |
| Eckband: | +1,5 mm /-1 mm Höhenverstellung |
| Schließzapfen: | ±1 mm Andruckverstellung |
Produktvorteile:
- 180° Öffnungswinkel in Drehstellung (bis 130kg)
- Alle Beschlagteile sind klemmbar, keine Profilbearbeitung notwendig
- Beschlagmontagen durchgängig mit lediglich zwei Werkzeugen möglich
- Justierung des Beschlags mit lediglich einem Werkzeug möglich
Dualer Öffnungsbegrenzer nach DIN EN 13126‑5 mit Schließzwangfunktion und Rastfeststellung für bodentiefe Fenster (Pendelklasse 3)
Ausstattung:
- Rastfeststellbegrenzer oben - über Griff arretierbar
- Dualer Öffnungsbegrenzer unten
- Bei Griffstellung 180° ist der Fensterflügel komplett zu öffnen
- Öffnungsweite 100mm
Produktvorteile:
- griffgesteuerte Arretierung des Feststellbegrenzers – Einhand-Bedienung
- Bei geöffneten Fensterflügel ist der Schlüssel nicht abziehbar. Schließzwangsfunktion ist in allen DF-Bandseiten einsetzbar.
- Zur Verwendung mit Standard Halbzylinder
Beschreibung:
- für einwärts öffnende Dreh-Flügel (Euronut)
- für Flügelgewichte bis 200 kg bei paarigem Verbau (oben/unten) und Flügelbreiten bis 1.600 mm
- Öffnungsweite individuell einstellbar (89/100/120 mm) über verstellbaren Anschlag mit Zuschlagsicherung (siehe Tabelle)
- griffbetätigte Arretierung des Flügels bei 120 mm möglich
- durch Drehstellung des Griffes kann das Fenster bis zu der voreingestellten Offnungsweite geöffnet werden – nach Schlüsselbetätigung ist das Fenster vollständig öffenbar
- kann entweder mit einem Schloss selbstrastend, einem Schloss mit Schließzwangfunktion oder einem abschließbaren KvD-Fenstergriff / -Drehgetriebe (Einhand-Betätigung) umgesetzt werden (siehe Zubehör Seite 15)
- Prüfung nach DIN 13126-5:2015-01 Pendelschlag Klasse 3 bei paarigem Verbau (oben/unten) – in Kombination mit Schloss selbstrastend
- Flügel- und Rahmenteile klemmbar und schraubbar (Rahmenteil)
- rechts/links verwendbar
- alle Teile aus nichtrostenden Materialien
- Schonung der Bandseite – Arretierung durch Formschluss
